一、概述

SF6气体具有优越的绝缘与灭弧性能，SF6电器是目前性能最好的电器，在国内外、SF6已成为公认的发展方向。

LW3-10 Ⅰ ⅡⅢ型户外高压六氟化硫断路器(以下简称“ⅠⅡⅢ型断路器”)是以六氟化硫气体作为灭弧和绝缘介质的新型户外高压电器。其灭弧室采用 自能旋弧灭弧原理，操动机构分(Ⅰ型)手动储能操动机构。 (Ⅱ型)储能弹簧操动机构，(Ⅲ型)直流电磁操动机构叁种，各种操动机构均与断路器本体完善 地组合成一个整体。

二、使用环境条件

环境温度：上限+40度，下限-40度

海拔高度不超过1000m

风压不超过700Pa(风速不大于35m/s)

地震烈度不超过8度

没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

三、特点

三级共箱式，结构简单，布置紧凑；动力输出为转动式，密封效果好。本体内运动质量小减轻了操作功，提高了机械寿命。旋转电弧技术的应用，提高了灭弧效 率和电寿命。本体结构的独立性，可派生出具有不同性能和安装方式的产品。与真空和油断路器相比，在结构、重量、安全性、耐电强度、电寿命、维护和造价等方 面有显著的优越性。可根据用户需求进行特殊布置及配置不同变比的保护，测量用互感器。

四、主要技术参数

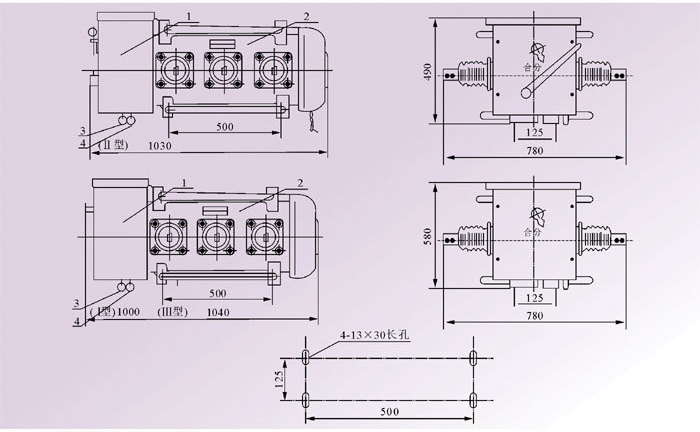

五、外形及安装尺寸

六、户外安装方式示意图
